Enoncé du problème

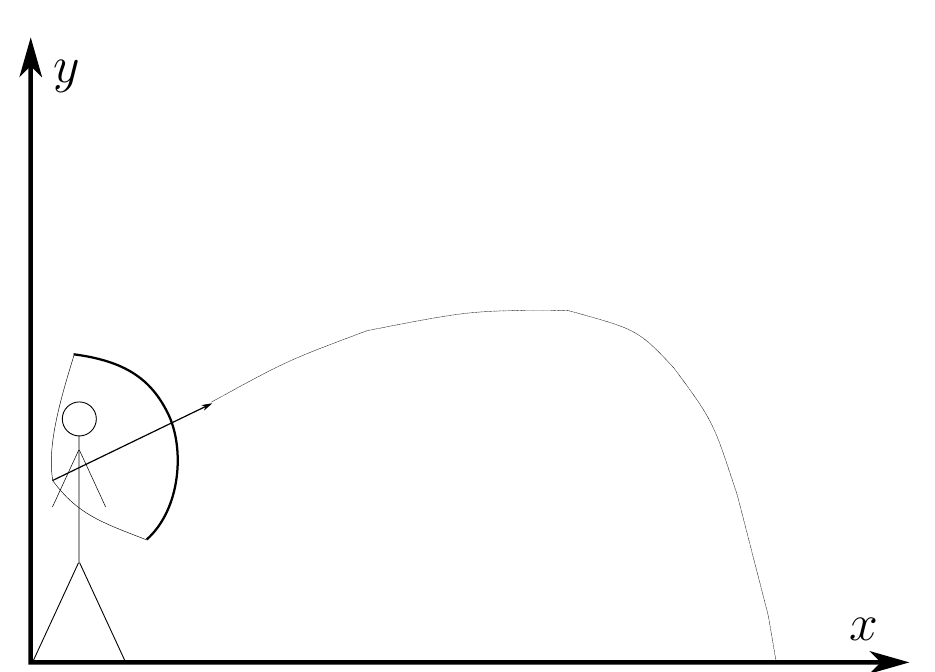

Comment un archer doit-il tirer pour que sa flèche aille le plus loin possible.

Hypothèses pour une première approche

On néglige:

• la courbure de la terre
• la variation du champs gravitationnel
• l'aérodynamique de la flèche
• la taille de l'archer et de la flèche

On suppose de plus

• que la vitesse de la flèche en sortie d'arc $v$ est indépendante de l'angle de tir $\theta$.
• que l'origine du repère est au point de départ de la flèche
• qu'on veut atterrir le plus loin à droite

Equations différentielles

La trajectoire de la flèche est donc décrite par celle d'un point matériel $(x(t), y(t))$ satisfaisant l'équation différentielle $$ \begin{cases} \ddot{x}(t) = 0,\\ \ddot{y}(t) = -g \end{cases} $$ et les conditions initiales sont $$ \begin{cases} x(0)=0\\ y(0)=0\\ \dot{x}(0) = v\cos(\theta)\\ \dot{y}(0)= v\sin(\theta) \end{cases} $$

Imports

# pour des tableaux de nombres pratiques et efficaces
import numpy as np
# pour les figures
import matplotlib.pyplot as plt
plt.rcParams["figure.figsize"] = (12, 8)
# pour les calculs symboliques
import sympy as sp
sp.init_printing()
# pour éviter des warnings intempestifs de sympy
import warnings
warnings.filterwarnings(action="ignore", category=UserWarning)

Résolution symbolique

Création des objets

g, v, theta = sp.symbols("g v \\theta", nonegative=True, real=True)
g, v, theta

$\displaystyle \left( g, \ v, \ \theta\right)$

t = sp.Symbol("t", nonnegative=True, real=True)
t

$\displaystyle t$

x = sp.Function("x", real=True)
x

x

y = sp.Function("y", real=True)
y

y

Formules générales pour l'EDO

# construction de l'edo sur x
ode_x = sp.Eq(
    sp.Derivative(x(t), t, t),
    0
)
ode_x

$\displaystyle \frac{d^{2}}{d t^{2}} x{\left(t \right)} = 0$

# construction de l'edo sur y
# méthode alternative pour la dérivation
ode_y = sp.Eq(
    y(t).diff(t, 2),
    -g
)
ode_y

$\displaystyle \frac{d^{2}}{d t^{2}} y{\left(t \right)} = - g$

defx, defy = sp.dsolve(
    eq=[ode_x, ode_y],
    func=[x(t), y(t)],
)
defx, defy

$\displaystyle \left( x{\left(t \right)} = C_{1} + C_{2} t, \ y{\left(t \right)} = C_{3} + C_{4} t - \frac{g t^{2}}{2}\right)$

Calcul des constantes

_, solx = defx.args
_, soly = defy.args
solx, soly

$\displaystyle \left( C_{1} + C_{2} t, \ C_{3} + C_{4} t - \frac{g t^{2}}{2}\right)$

constantes = sp.solve(
    [
        sp.Eq(solx.subs(t, 0), 0),
        sp.Eq(solx.diff(t).subs(t, 0), v*sp.cos(theta)),
        sp.Eq(soly.subs(t,0), 0),
        sp.Eq(soly.diff(t).subs(t, 0), v * sp.sin(theta)),
    ]
)
constantes

$\displaystyle \left\{ C_{1} : 0, \ C_{2} : v \cos{\left(\theta \right)}, \ C_{3} : 0, \ C_{4} : v \sin{\left(\theta \right)}\right\}$

formule_x = solx.subs(constantes)
formule_x

$\displaystyle t v \cos{\left(\theta \right)}$

formule_y = soly.subs(constantes)
formule_y

$\displaystyle - \frac{g t^{2}}{2} + t v \sin{\left(\theta \right)}$

Optimisation

_, t_final = sp.solve(formule_y, t)
t_final

$\displaystyle \frac{2 v \sin{\left(\theta \right)}}{g}$

longueur = formule_x.subs(t, t_final)
longueur

$\displaystyle \frac{2 v^{2} \sin{\left(\theta \right)} \cos{\left(\theta \right)}}{g}$

res = sp.solve(longueur.diff(theta), theta)
res

$\displaystyle \left[ - \frac{\pi}{4}, \ \frac{\pi}{4}\right]$

longueur.subs(theta, res[1])

$\displaystyle \frac{v^{2}}{g}$

Résolution numérique

Schéma numérique

On a donc pour $h<<1$ $$ \begin{cases} u_{n+1} = u_n,\\ w_{n+1} = w_n -gh,\\ x_{n+1} = x_n + h u_n,\\ y_{n+1} = y_n + h w_n \end{cases} $$ avec aussi $$ \begin{cases} x_0=0\\ y_0=0\\ u_0 = v\cos(\theta)\\ w_0= v\sin(\theta) \end{cases} $$

Discrétisation

from dataclasses import dataclass

@dataclass
class Donnees:
    """Paramètres du problème.

    g: gravité,
    v : vitesse de la flèche en sortie d'arc
    theta: angle de la flèche en sortie d'arc
    """
    g: float
    v: float
    theta: float

@dataclass
class Etat:
    """Encode l'état du système à un instant donné."""
    x: float
    y: float
    u: float
    w: float


def resolution_numerique(
    nb_pas: int,
    etat_ini: Etat,
    h: float,
    donnee: Donnees
) -> list[Etat]:
    """Implémente le schéma d'Euler explicite."""
    resultat = list()
    resultat.append(etat_ini)
    for _ in range(nb_pas):
        ancien = resultat[-1]
        nouveau = Etat(
            x=ancien.x + h*ancien.u,
            y=ancien.y + h * ancien.w,
            u=ancien.u,
            w=ancien.w - donnee.g * h,
        )
        resultat.append(nouveau)
    return resultat




def affichage(etats: list[Etat], h: float):
    """Affichage de la courbe correspondant à une liste d'états."""
    xs=[etat.x for etat in etats]
    ys=[etat.y for etat in etats]
    plt.plot(xs, ys)
    plt.scatter(xs[0], ys[0])

donnee = Donnees(g=9.8, v=60, theta=1.)
ini = Etat(
    x=0,
    y=0,
    u=donnee.v * np.cos(donnee.theta),
    w=donnee.v * np.sin(donnee.theta)
)

etats = resolution_numerique(
    nb_pas=100,
    etat_ini = ini,
    h=0.1,
    donnee=donnee,
)

affichage(etats=etats, h=0.1)

Optimisation

def calcule_arrivee(
    theta: float,
    h: float=0.01,
) -> float:
    """Calcule du point d'arrivée.

    theta: angle au départ
    h: paramètre de discrétisation
    """
    donnee = Donnees(g=9.8, v=60, theta=theta)
    courant = Etat(
        x=0,
        y=0,
        u=donnee.v * np.cos(donnee.theta),
        w=donnee.v * np.sin(donnee.theta)
    )
    while True:
        courant = Etat(
            x=courant.x + h*courant.u,
            y=courant.y + h * courant.w,
            u=courant.u,
            w=courant.w - donnee.g * h,
        )
        if courant.y < 0:
            return courant.x

angles = np.linspace(0.001, np.pi / 2 - 0.001, 100)
distances = [calcule_arrivee(theta=angle) for angle in angles]
plt.plot(angles, distances)

[<matplotlib.lines.Line2D at 0x7f91f5129ee0>]

def recherche_max(nb_points: int=100, h: float=0.01) -> tuple[float, float]:
    """Recherche exhaustive de la longueur maximale et de l'angle correspondant."""
    angles = np.linspace(0.001, np.pi / 2 - 0.001, nb_points)
    distances = [calcule_arrivee(theta=angle, h=h) for angle in angles]
    distance_max = max(distances)
    angle_max = angles[distances.index(distance_max)]
    return angle_max, distance_max

# Vraie valeur théorique pour comparaison
# Voir la partie symbolique
np.pi / 4

0.7853981633974483

recherche_max(nb_points=100)

(0.7933213771691399, 367.85720621386133)

recherche_max(nb_points=1000)

(0.779901879970239, 368.14675941266137)

recherche_max(nb_points=100, h=0.001)

(0.777474949625757, 367.36168521433626)

recherche_max(nb_points=1000, h=0.001)

(0.7830426133572158, 367.4265978180546)

Exercice

• Implémenter une méthode de gradient naïve (inspirée de la méthode de Newton) pour déterminer un maximum.
• Prendre en compte l'aspect aérodynamique de la flèche avec un frottement.
• Regarder comment estimer le paramètre de frottement avec l'air à partir de valeur de la fonction de tir.
• Prenez en compte aussi la courbure de la terre.
• Puis le champs de gravitation réel.
• Regarder les bibliothèques scipy.integrate pour la résolution d'EDO et scipy.optimize pour l'optimisation.
